车载型负载箱:
参数 |
LBT 50-300kW |
LBT 300-500kW |
LBT 500-700kW |
LBT 700-1000kW |
LBT 1-1.4MW |
LBT 1.5-2MW |
LBT 2-3MW |
额定功率 |
50-300kW @380V/3相 |
300-500kW @380V/3相 |
500-700kW @380V/3相 |
700-100kW @380V/3相 |
1-1.4MW @380V/3相 |
1.5-2MW @380V/3相 |
1.5-2MW @380V/3相 |
频率 |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
标准最小步进功率 |
负载箱额定值的10% | ||||||
气流流量(M3/M) |
200 |
270 |
425 |
540 |
850 |
1080 |
1700 |
环境最高温度(℃) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
风口最高温度(℃) |
90 |
90 |
110 |
120 |
120 |
120 |
120 |
操作形式 |
手动或自动 | ||||||
尺寸(毫米)LxWxH |
2033x917x990 |
2297x917x990 |
2203x1112x1045 |
2185x968x1628 |
2199x1112x1915 |
6000x2438x2590 |
6000x2438x2590 |
重量(kg) |
380 |
420 |
450 |
490 |
520 |
3000 |
5000 |
操作控制 |
远程遥控 | ||||||
安装形式 |
底架固定式 | ||||||
外壳箱 体等级 |
IP54 (NEMA3室外) | ||||||
气流排 放方向 |
水平排风式 | ||||||
搬运方式 |
吊环吊装 | ||||||
保护功能 |
超高温和气流故障保护 | ||||||
LBT系列负载箱配备高强度镀锌钢板,单个功率可达2200kW,冷却气流通过由多个不锈钢材料组成的专利“cool loadTM”元件。 利用伸缩杆阻尼打开进出风门,节约空间,运输简捷方便,在运输过程中关闭进出风门,减少占有空间,运输安全。 每套负载箱配备一套控制盘,可以直接放置在机架边上,也可以放置在控制室内并可以遥控测试。 如果测试场地气流排放不畅,或顶部温度过高,出口处的热传感器将立即检测并能自动脱离负载。 |

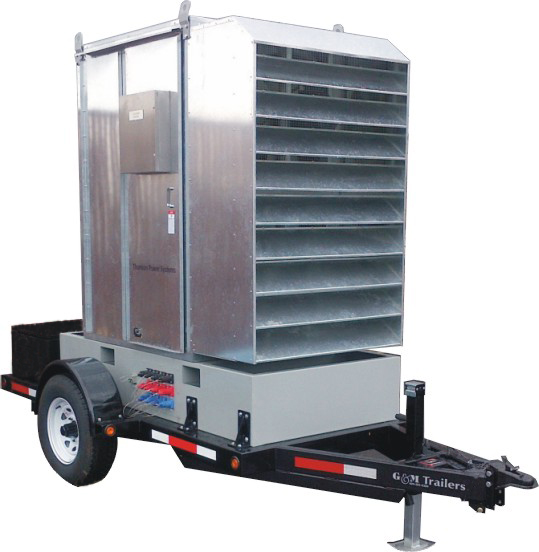

水平进出风的电阻型负载箱,容量为1200kW的箱体,装卸与运输方便。 |

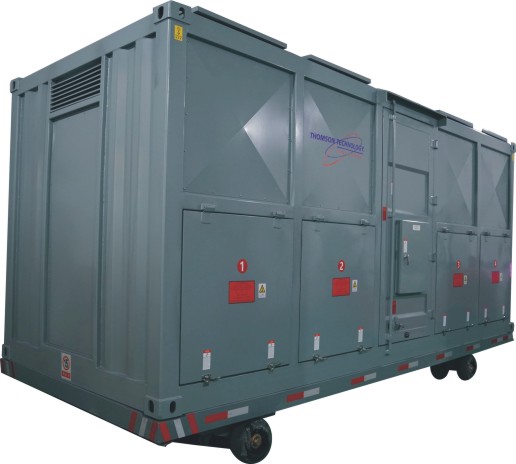

水平进出风的电阻型负载箱,容量为1100kW,客户自备车架,按照客户车架尺寸设计的测试负载车体。 |
注1:负载箱的额定电压可以按照各个国家不同的电源体系更改,表中只列出中国的额定电压。
2:箱体的尺寸是指电阻单元的尺寸,特殊车架的设计和装配,具体尺寸和我公司联系。
