中压负载箱:

系列

LBM

100KW

LBM

100-500kW

LBM

500-1000kW

LBM

1000-1500KW

LBM

1.5-2MW

LBM

2-3MW

额定功率

20-100kW

@10kV/3

100-500kW

@10kV/3

500-1000kW

@10kV /3

1000-1500kW

@10kV /3

1500-2000kW

@10kV /3

2000-3000kW

@10kV /3

型号

LBM-100V-10kV-3

LBM-500V-10kV-3

LBM-1000V-10kV-3

LBM-1500V-10kV-3

LBM-2000V-10kV-3

LBM-3000V-10kV-3

标准最小步进功率

负载箱额定值的10%

气流流量(M3/M

420

540

1680

1680

2520

2520

环境最高温度(℃)

50

50

50

50

50

50

风口最高温度(℃)

90

90

100

120

120

120

操作形式

手动或自动

尺寸(毫米)LxWxH

2203x1112x1045

2185x968x1628

2199x1112x1915

2199x1112x1915

5330x2700x3220

5330x2700x3220

重量(kg)

1150

1150

1500

1500

2213

2213

操作控制

电脑触摸控制屏(带记录装置)

记录内容

记录测试负载的时间和功率、电压、频率

外壳箱

体等级

IP22 (NEMA1室内) IP54 (NEMA3室外)

气流排

放方向

水平或垂直排风式

搬运方式

吊环吊装或氯丁橡胶脚轮

保护功能

超高温和气流故障保护

LBM系列负载箱配备高强度镀锌钢板,单个功率可达1200kW,冷却气流通过专利材料的“cool loadTM”元件。防雨和温度自动调节设计,保证所有的测试和控制装置不受外部环境影响。

风扇马达和控制装置的动力来自外部电源连接。

每套负载箱配备一套控制盘,可以直接放置在机架边上,也可以放置在控制室内并可以遥控测试。

如果测试场地气流排放不畅,或顶部温度过高,出口处的热传感器将立即检测并能自动脱离负载。

中压负载测试箱分两种方式:A) 直接把电源连接在“cool loadTM”元件,重量轻,占有空间少,要求环境严格;B) 电源通过降压变压器连接在“cool loadTM”元件,重量重,空间大,对环境没有特殊要求。

水平进出风的电阻型负载箱,容量为3000kW,通过四个750kW的测试单元,进行组装的测试平台。

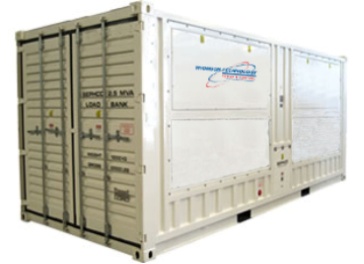

  水平进出风的中压电阻型负载箱,容量为3000kW,结构紧凑,操作简单,连接快捷,方便移动。




注1:负载箱的额定电压可以按照各个国家不同的电源体系更改,表中只列出中国的额定电压。
注2:箱体的尺寸是指电阻单元的尺寸,大容量负载箱(表中未列出)具体尺寸请与我司联系。
