专用无功型负载箱:
参数 |
LBO 50-300kvar |
LBO 300-500kvar |
LBO 500-700kvar |
LBO 700-1000kvar |
LBO 1-1.4MVar |
LBO 1.5-2MVar | |
额定功率 |
50-300kvar @380V/3相 |
300-500kvar @380V/3相 |
500-700kvar @380V/3相 |
700-1000kvar @380V/3相 |
1-1.4MVar @380V/3相 |
1.5-2MVar @380V/3相 | |
频率 |
50Hz |
50Hz |
50Hz |
50Hz |
50Hz |
50Hz | |
标准最 小步进 |
负载箱额定值的10% | ||||||
气流流量(M3/M) |
200 |
270 |
425 |
540 |
850 |
1080 | |
环境最高温度(℃) |
55 |
55 |
55 |
55 |
55 |
55 | |
风口最高温度(℃) |
90 |
90 |
110 |
120 |
120 |
120 | |
操作形式 |
手动或自动 | ||||||
尺寸(毫米)LxWxH |
2033x917x990 |
2297x917x990 |
2203x1112x1045 |
2185x968x1628 |
2199x1112x1915 |
2185x1936x1628 | |
重量(kg) |
760 |
840 |
900 |
980 |
1040 |
1960 | |
操作控制 |
远程遥控或现场手动控制 | ||||||
安装形式 |
底架固定式或便携推拉式 | ||||||
外壳箱 体等级 |
IP22 (NEMA1室内) 或 IP54 (NEMA3室外) | ||||||
气流排 放方向 |
水平或垂直排风式 | ||||||
搬运方式 |
吊环吊装或氯丁橡胶脚轮 | ||||||
保护功能 |
超高温和气流故障保护 | ||||||
LBP系列负载箱配备高强度镀锌钢板,单个功率可达1200kVA,功率因数为0.8,冷却气流通过专利材料的“cool loadTM”元件。由多个不锈钢材料组成,机身控制和测试装置在负载箱右上方,防雨和温度自动调节设计,保证所有的测试和控制装置不受外部环境影响。 风扇马达和控制装置的动力来自测试电源,也可由外部辅助电源供给。 每套负载箱配备一套控制盘,可以直接放置在机架边上,也可以放置在控制室内并可以遥控测试。 如果测试场地气流排放不畅,或顶部温度过高,出口处的热传感器将立即检测并能自动脱离负载。 |

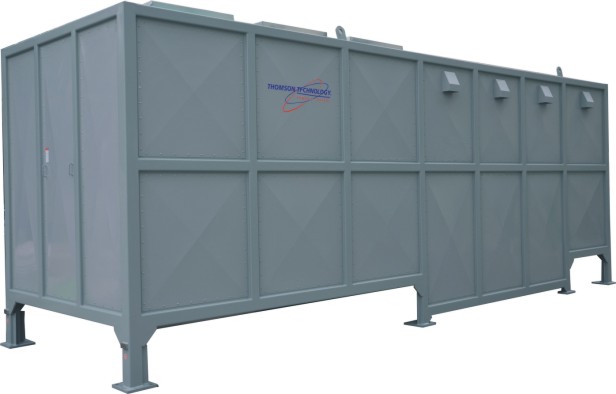

垂直进出风的无功负载箱,单个容量2500kVA,由两个纯阻性的负载测试单元和两个电感性测试单元组成一个整体的测试平台。
|
垂直出风的电阻型负载箱,单个容量700kVA,由多个独立的负载测试单元,独立安装,并行运行,从而形成了大容量的测试整体。 |
注1:负载箱的额定电压是可以按照各个国家的电源体系的不同更改的,表中只列出中国的额定电压。
2:箱体的尺寸是指电阻单元的尺寸,大容量负载箱(表中未列出)具体尺寸请与我司联系。
