固定安装式电阻型负载测试箱:
参数 |
LBO 50-300kW |
LBO 300-500kW |
LBO 500-700kW |
LBO 700-1000kW |
LBO 1-1.4MW |
LBO 1.5-2MW |
LBO 2-3MW |
额定功率 |
50-300kW @380V/3相 |
300-500kW @380V/3相 |
500-700kW @380V/3相 |
700-100kW @380V/3相 |
1-1.4MW @380V/3相 |
1.5-2MW @380V/3相 |
1.5-2MW @380V/3相 |
频率 |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
标准最小步进功率 |
负载箱额定值的10% | ||||||
气流流量(M3/M) |
200 |
270 |
425 |
540 |
850 |
1080 |
1700 |
环境最高温度(℃) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
风口最高温度(℃) |
90 |
90 |
110 |
120 |
120 |
120 |
120 |
操作形式 |
手动或自动 | ||||||
尺寸(毫米)LxWxH |
2033x917x990 |
2297x917x990 |
2203x1112x1045 |
2185x968x1628 |
2199x1112x1915 |
2185x1936x1628 |
2199x2224x1915 |
重量(kg) |
380 |
420 |
450 |
490 |
520 |
980 |
1040 |
操作控制 |
远程遥控 | ||||||
安装形式 |
底架固定式 | ||||||
外壳箱 体等级 |
IP54 (NEMA3室外) | ||||||
气流排 放方向 |
水平排风式 | ||||||
搬运方式 |
吊环吊装 | ||||||
保护功能 |
超高温和气流故障保护 | ||||||
LBO系列负载箱配备高强度镀锌钢板,单个功率可达1200kW,冷却气流直接通过专利材料的“cool loadTM”元件。由多个不锈钢部件组成,机身控制和测试装置在负载箱右上方,防雨和温度自动调节设计,保证所有的测试和控制装置不受外部环境影响。 风扇马达和控制装置的动力来自测试电源,也可由外部辅助电源供给。 每套负载箱配备一套控制盘,可以直接放置在机架边上,也可以放置在控制室内并可以遥控测试。 如果测试场地气流排放不畅,或顶部温度过高,出口处的热传感器将立即检测并能自动脱离负载。 |
水平进出风的电阻型负载箱,容量200kW,室外固定安装,遥控控制,安全便捷。 |

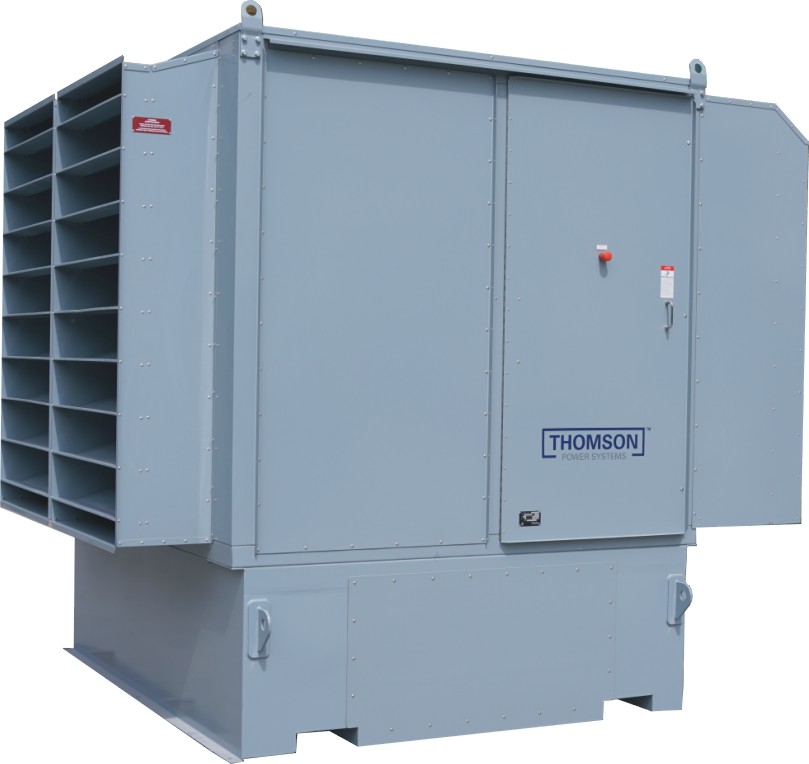

水平进出风的电阻型负载箱,容量900kW,防雨外壳,遥控操作,多重保护,无人值守。 |
注1:负载箱的额定电压可以按照各个国家不同的电源体系更改,表中只列出中国的额定电压。
2:箱体的尺寸不含安装底架,如有特殊的要求,请联系我司。
